Призначення:
Для води та нейтральних рідин із температурою до +110 °C.
Для монтажу на кінці лінії.
Гідравлічні випробування:
- за нормами EN 1074 (для питної води) або EN 12266-1, P10/12
- Седло: 1,1xPN
- Корпус: 1,5xPN
Приладдя:
- Черв'ячний редуктор разом зі штурвалом AVK серії 755
- Комбі-фланець AVK серії 05
- Фланцові перехідники AVK серій 603, 623 і 52/260.
Концентричний дизайн із незакріпленою гумовою обкладкою
Така конструкція дає можливість заміни гумової обкладки для продовження терміну експлуатації закрива та можливість нанесення епоксидного покриття електростатичним способом, а також для оптимізації антикорозійного опору. Гумова обкладка забезпечує пружність і забезпечує площину посадкової поверхні навколо полушток, що разом дає оптимальне ущільнення. Диск на полуштках має дуже низький профіль, завдяки чому на затворі втрати тиску дуже незначні

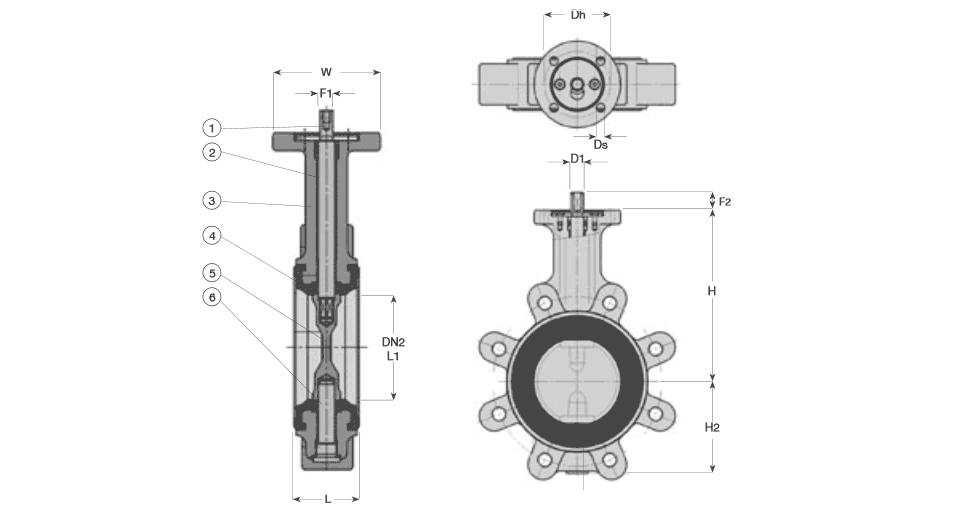

Перелік Компонентів:
| 1. Вал | 10. Обкладка |
| 2. Подшипник | 11. Диск |
| 3. Корпус | 12. Полушток |
Матеріали:
| Корпус | Шарографічний чавун JL 1030/GJS-400-15 (GGG-40), із захисним епоксидним покриттям |
| Обкладка | Гума EPDM |
| Кожушок | Неіржавка сталь AISI 420 |
| Диск | Вуглецева сталь AISI 316 |
| Подшипники | Сталеві, покриті тефлоном ПТФЕ |
Типорозміри
| Артикул | DN, мм | DN2 L1, мм | Номінальний тиск (PN) | L, мм | H, мм | H2, мм | Dh, мм | D1, мм | Ds, мм | W, мм | F1, мм | F2, мм | Вага, кг |
| 76-0050-71857202690205 | 50 | 48 | 10/16 | 43 | 125 | 63 | 50 | 12 | 7 | 67 | 9 | 16 | 3,6 |
| 76-0065-71857202690205 | 65 | 62 | 10/16 | 46 | 150 | 76 | 50 | 12 | 7 | 67 | 9 | 16 | 4,4 |
| 76-0080-71857202690205 | 80 | 76 | 10/16 | 46 | 157 | 83 | 50 | 12 | 7 | 67 | 9 | 16 | 5,9 |
| 76-0100-71857202690205 | 100 | 95 | 10/16 | 52 | 182 | 96 | 70 | 14 | 9 | 92 | 11 | 19 | 8,6 |
| 76-0125-71857202690205 | 125 | 120 | 10/16 | 56 | 201 | 113 | 70 | 18 | 9 | 92 | 14 | 25 | 11 |
| 76-0150-71857202690205 | 150 | 145 | 10/16 | 56 | 214 | 126 | 70 | 18 | 9 | 92 | 14 | 25 | 12 |
| 76-0200-71857202690205 | 200 | 195 | 10/16 | 60 | 245 | 155 | 70 | 22 | 9 | 92 | 17 | 30 | 16 |
| 76-0250-71857201390203 | 250 | 245 | 10 | 68 | 283 | 195 | 102 | 28 | 11 | 130 | 22 | 39 | 28 |
| 76-0300-71857201390203 | 300 | 295 | 10 | 78 | 308 | 220 | 102 | 28 | 11 | 130 | 22 | 39 | 38 |
Характеристики
| Основні | |
|---|---|
| Виробник | AVK |
| Країна виробник | Данія |
| Вид затвора | Поворотний дисковий |
| Умовний прохід | 50 мм |
| Робоче середовище | Вода, Пар, Повітря, Пароводяна суміш, Газоподібне середовище |
| Тип приєднання | Міжфланцеве |
| Максимальна робоча температура | 110 град. |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Чавун |
| Привід | Ручний |
| Ручний привід | Ручка важіль |
| Колір | Синій |
| Користувацькі характеристики | |
| Робоче селедовище | Стічні води, Гаряча вода, Холодна вода, Хімічно нейтральні рідини |
